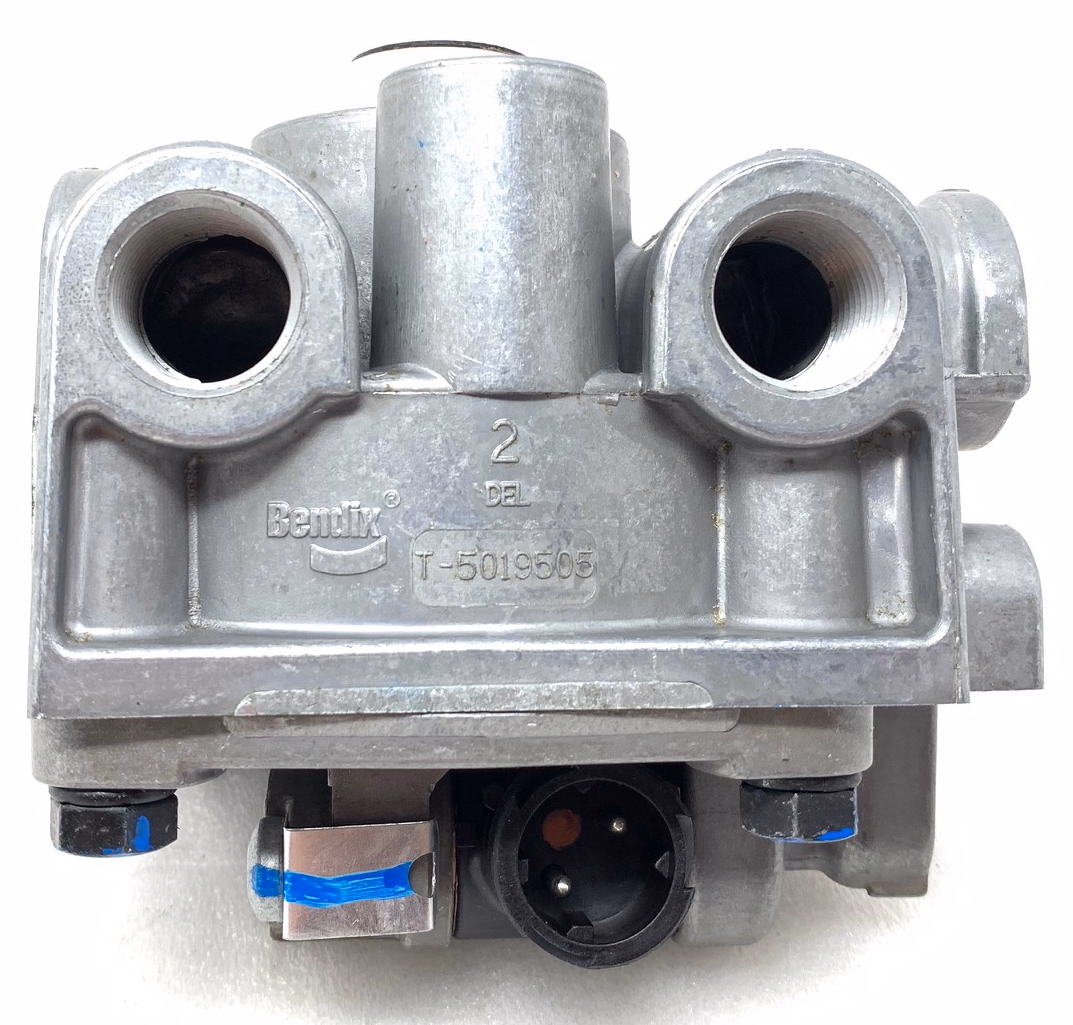

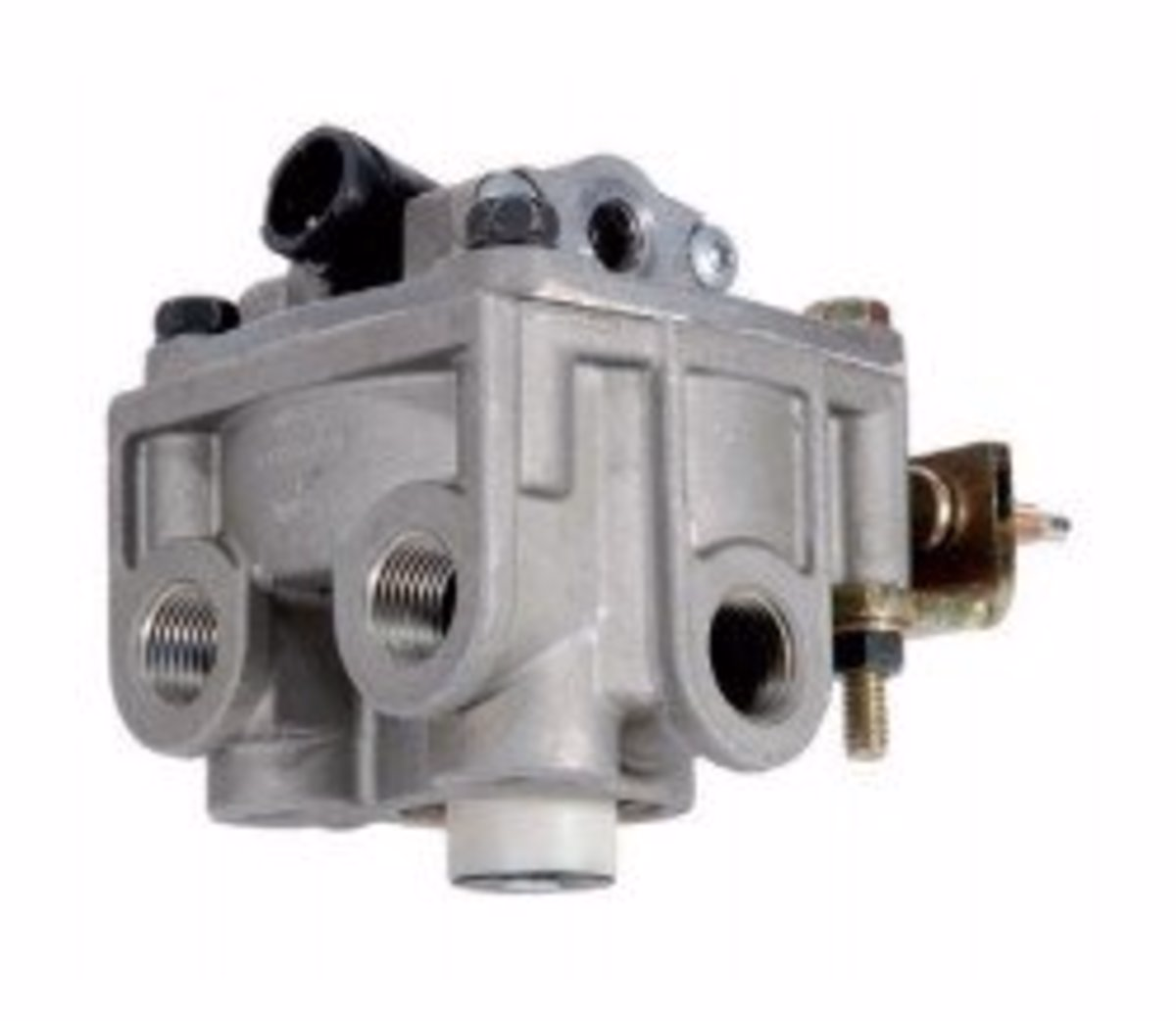

Bendix K078420 Válvula de relé, ATR-6

VÁLVULA DE RELÉ, 5.5 PRESIÓN DE GRIETA

Número de pieza Volvo: 85135349
Reemplaza a Volvo: 21995886, 22342455, 22342457, 85134496

Bendix K078420 - Datos de servicio de la válvula de relé de tracción ATR-6
Bendix K078420 - Guía de atributos técnicos del relé de tracción ATR-6

Atributos técnicos
Montaje: 3/8-16 UNC-2B (3x)
Orientación de montaje (CW desde la cara frontal): 180°
Tipo de conector: DIN circular de 2 vías (ISO 15170-1 Twist-Lock)
Configuración del cuerpo: 1 SUP / 8 DEL (6H + 2V)
Puerto de suministro 1: 1/2-14 NPT
Paso de Suministro Interno a Cubierta: Sí
Puerto de control: 1/4-18 NPT
Orientación del puerto de control (CW desde la cara frontal): 0°
Puerto de entrega 1: 1/2-14 NPT
Puerto de entrega 2: 1/2-14 NPT
Puerto de entrega 3: 1/2-14 NPT
Puerto de entrega 4: 1/2-14 NPT
Puerto de entrega 5: Puerto cerrado
Puerto de entrega 6: Puerto cerrado
Puerto de entrega 7: 3/8-18 NPT
Puerto de entrega 8: 3/8-18 NPT
Puerto de escape: Escudo antipolvo
Presión de apertura: 5.5 PSI
Arandela TMC: RV055
Voltaje (nominal): 12 voltios
Temperatura máxima de funcionamiento: 185 ° F (85 ° C)
Temperatura mínima de funcionamiento: -40 ° F (-40 ° C)
Nota(s) de precaución: Tenga cuidado al colocar el conector del solenoide.
